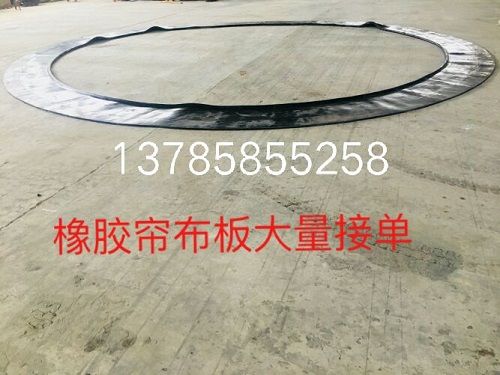

 盾构出洞装置包括帘布橡胶板、圆环板、扇形翻版及相应的连接螺栓和垫圈，安装顺序为帘布橡胶板、圆形板、扇形翻版。安装完成后，圆形板通过连接螺栓迫使帘布橡胶板紧贴洞口，盾构推进过程中，帘布橡胶板随盾构外壁，形成密封止水。此时，扇形翻版翻转后会顶住帘布橡胶板，防止出现前方因水土压力过大而导致帘布橡胶板逆向翻转的情况出现；橡胶板在前方水土压力的作用下还会紧靠扇形翻版，这种密封状态是较为可靠的。

洞门帘布橡胶板基本原理：

为达到在洞门环片的拆除和洞门施工中隧道安全和防水的目的，应 对洞门的隧道进行壁后注浆。注浆的范围为0～5环；因为始发井的结构与维护结构间渗水严重，也应进行相应的注浆堵水，将0环在该部位环向钻凿注浆孔，埋设注浆管注浆，注浆管的直径为φ42。需要注意的是对注浆压力的控制，压力不得大于0.5mpa。

洞门帘布橡胶板的施工方法：

1、洞门防水密封施工前， 检查材料的完好性，尤其是帘布橡胶是否完好，径向尼龙线密集排列和螺栓孔是否完好。

2、安装前清理完洞口的渣土和疏通预埋钢板的孔并涂黄油。

3、将双头螺栓旋入预 埋设的井圈周边的螺母内。

4、安装帘布橡胶板及圆环板，并用薄螺母固定在井壁上。

5、将扇形翻板套在装有薄螺母的螺栓上。

6、根据盾构穿越洞圈时及始发的两个阶段，注意调整扇形钢的位置。

我们衡水益丰科技公司素以管理严格，技术精艺，产品创新，质量优质经营讲信誉求发展，并建立了科学的质量管理体系取得了质量管理体系认证证书，制造的产品销往全国各地，备受广大客户的信诚与好评。
